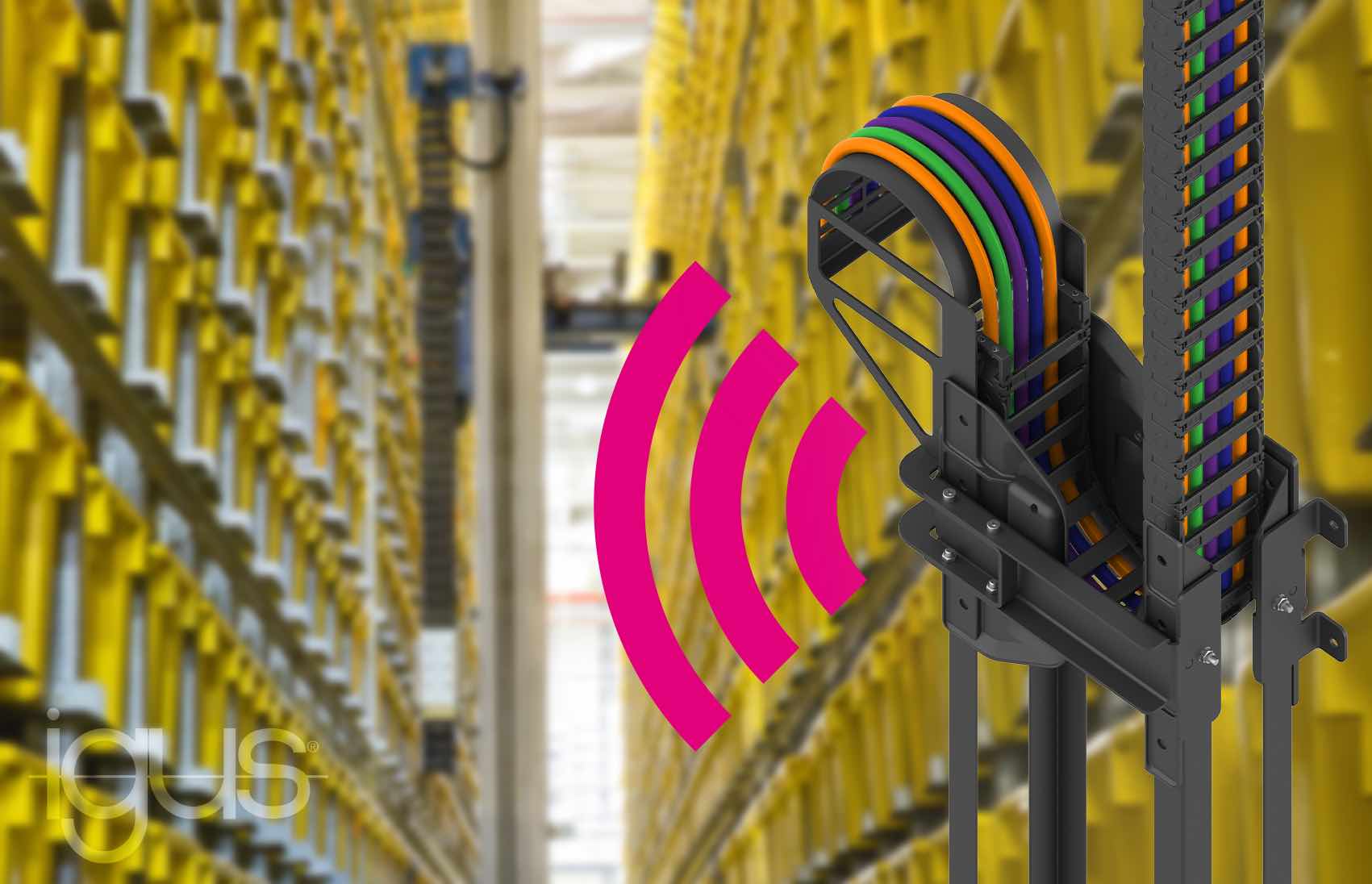

guidelok slimline GLSL.P.S.2 è il nuovo sistema compatto progettato per guidare i cavi in applicazioni verticali fino a 50 metri
Dalle unità di stoccaggio e prelievo agli ascensori, fino alle gru: nel settore del material handling la tendenza del “downsizing” sta spingendo i costruttori a ripensare l’architettura dei propri sistemi. In questo contesto, la guida verticale dei cavi fino a 50 metri di altezza rappresenta un elemento critico. I progettisti, infatti, si trovano spesso alle prese con sistemi a blindosbarra troppo rigidi o catene portacavi con canali di guida metallici eccessivamente pesanti e ingombranti, che richiedono tempi di installazione elevati. La soluzione a questo problema si trova tra le novità presentate da igus per il 2026. Si tratta di guidelok slimline GLSL.P.S.2, il nuovo sistema di alimentazione ancora più compatto e leggero, realizzato in materiale plastico rinforzato con fibra di vetro.
Nel settore della movimentazione dei materiali, l’ottimizzazione degli spazi è un fattore determinante.
Nei moderni magazzini, ciò si traduce in scaffalature sempre più alte e ravvicinate, con corridoi sempre più stretti. Di conseguenza, i costruttori di unità automatizzate di stoccaggio e prelievo devono realizzare soluzioni sempre più compatte.
In questi impianti sono necessari sistemi di alimentazione salvaspazio in grado di fornire alimentazione, comandi e dati alle attrezzature di movimentazione dei carichi e ai componenti mobili lungo il montante verticale. Le proposte attualmente disponibili sul mercato presentano tuttavia dei limiti.
I sistemi a blindosbarra possono essere difficili da installare e non consentono la trasmissione di dati. Le catene portacavi tradizionali con canali di guida in acciaio o in alluminio risultano spesso troppo ingombranti e pesanti; inoltre, non proteggono adeguatamente le catene e i cavi dalle accelerazioni laterali.
Il nuovo sistema di alimentazione compatto guidelok slimline GLSL.P.S.2 igus nasce proprio per rispondere a queste criticità.
Adatto a velocità fino a 7 m/s
guidelok slimline GLSL.P.S.2 si basa su guide a U dal design speciale, disposte a coppie, una di fronte all’altra, e fissate a intervalli regolari sui binari di scorrimento del montante dell’unità di stoccaggio e prelievo. Il punto fisso della catena portacavi serie 2700 è posizionato al centro della corsa.
Ed ecco che entra in gioco la dinamica: mentre l’attrezzatura di movimentazione del carico si sposta lungo il montante, la catena portacavi segue il movimento verticale. I binari di guida mantengono la catena portacavi saldamente in posizione e ne impediscono l’oscillazione laterale, le vibrazioni o la generazione di rumori eccessivi.
Gli elementi guidelok – piccoli blocchi plastici – impediscono alla catena di oscillare e garantiscono una maggiore stabilità all’interno dei binari. Poiché gli elementi guidelok sono controllati con delle molle, il raggio della catena portacavi li spinge, creando così lo spazio necessario per il passaggio. Grazie a questa stabilizzazione, è possibile raggiungere velocità fino a 7 m/s e accelerazioni fino a 10 m/s2, valori richiesti dai moderni sistemi di intralogistica.
Dimensioni e peso ridotti
Modificando il design, igus è riuscita a rendere il guidelok slimline GLSL.P.S.2 ancora più compatto della precedente versione P. La distanza tra le guide laterali è stata ridotta, in modo che il sistema abbia una larghezza inferiore a 350 mm e una profondità di soli 226 mm.
La larghezza interna minima della catena portacavi è di 100 mm, con un raggio minimo di 75 mm. Ciò rende questa soluzione adatta non solo alle unità di stoccaggio e prelievo, ma anche agli ascensori e alle gru che operano in spazi ristretti. Anche il peso nettamente inferiore rispetto ai sistemi con canali di guida in metallo rappresenta un vantaggio per queste applicazioni.
Le guide sono realizzate interamente in plastica ottimizzata dal punto di vista tribologico, mentre i binari sono prodotti in materiale composito in fibra di vetro leggero e resistente. Un altro vantaggio sta nella semplicità di montaggio. I singoli elementi sono preassemblati e possono essere fissati al montante con quattro viti ciascuno. Il sistema è pronto per l’uso e non richiede particolari interventi di regolazione. Se necessario, può anche essere integrato con sensori per il rilevamento preventivo di anomalie e per consentire una manutenzione predittiva.
